常州市成豐流量儀表有限公司,歡迎您！

雙金屬溫度計

首頁首頁 > 產品中心 > 溫度儀表 > 雙金屬溫度計

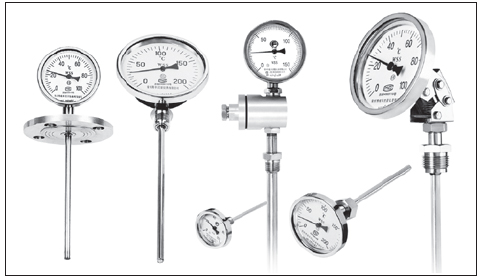

雙金屬溫度計

點擊下載點擊下載

概述
　　雙金屬溫度計是一種 適用于測量中低溫的現場 檢測儀表，可用來直接測 量氣體和液體的溫度。與 玻璃溫度計比較，具有無 汞害，讀數清晰，堅固耐 用等優點。我公司生產多 種用途的雙金屬溫度計， 規格品種齊全，質量穩定 可靠，可廣泛應用于工業、 農業、國防及科研等領域 的各個部門。

結構特征與工作原理

　　雙金屬溫度計（以下簡稱溫度計）是用繞成螺旋形的熱雙金屬片作感溫元件，并將它裝在保護套內，一端固定（固定端），另一端（自由端）連接在一根細軸上，軸端裝有指針。當溫度發生變化時，感溫元件的自由端隨即 轉動，通過細軸帶動指針，在標度盤上指示出溫度的變化；直型溫度計則通過轉向傳動機構帶動指針。表殼材料有 鋼板、鑄鋁合金、不銹鋼板。可調角型溫度計的表頭部份借助于波紋管，轉角機構等零件，可以由角型到直型或從 直型到角型任意角度調整。

電接點雙金屬溫度計則在結構上增添了電接觸組、調節裝置和出線盒等部件。在溫度變化時，指針（動觸點） 與預先設定的控溫定觸點（上限或下限）相接觸或斷開的瞬間，使控制線路中的繼電器或接觸器動作，從而實現自 動控溫或報警的功能。

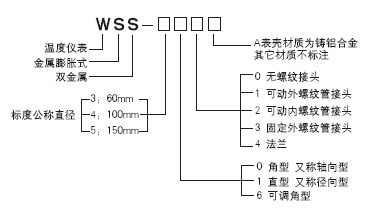

主要技術參數:   溫度計型號及各符號的含義
(1)準確度等級：1.5級
(2)時間常數：護套管直徑 d=6mm <30s ；
d=8、10、12mm <40s；
(3)護套管的公稱壓力：6.4 MPa（靜壓）；
(4)護套管材料：1Cr18Ni9Ti。

型號規格
型式

型號

標度盤公稱直徑(mm)

測量范圍（℃）

分格值（℃）

插入長度（mm）

護套管直徑（mm）

安裝螺紋（mm）

殼體材料型式

角型

WSS-301
WSS-302

60

-80～+40
-40～+80

2

75
100
150
200
250
300
注：311,0～50℃,L=75不能做

6

可動外螺紋M16×1.5

可動內螺紋M16×1.5

鋼板

WSS-301A
WSS-302A

0～50

1

鑄鋁合金

0～100
0～150

2

直型

WSS-311A
WSS-312A

0～200
0～300

5

角型

WSS-401
WSS-402

100

-80～+40
-40～+80

2

75
100
150
200
250
300
400
500
750
1000
1250
1500
1750
2000

8
10
12

可動外螺紋M27×2

可動內螺紋M27×2

鋼板

WSS-401A
WSS-402A

鑄鋁合金

直型

WSS-411
WSS-412

鋼板

WSS-411A
WSS-412A

鑄鋁合金

角型

WSS-501
WSS-502

150

0～50

1

鋼板

WSS-501A
WSS-502A

0～100
0～150

2

鑄鋁合金

直型

WSS-511
WSS-512

0～200
0～300

5

鋼板

WSS-511A
WSS-512A

鑄鋁合金

可調角型

WSS-463

100

0～400
0～500

10

200
250
300
400
500

6

固定螺紋R1/2

不銹鋼板

WSS-461
WSS-462

75
100
150
200
250
300
400
500
750
1000
1250
1500
1750
2000

10
12

可動外螺紋M27×2

可動內螺紋M27×2

不銹鋼板

WSS-461A
WSS-462A

鑄鋁合金
注:
A 護套管材料：1Cr18Ni9Ti，要求其它材料須注明。
B 要求其它安裝螺紋需另行洽商。
C 法蘭連接須提供法蘭標準號及規格。
D 溫度計標度盤公稱直徑為φ100，φ150的插入長度為：
1）當護套管直徑為φ8，插入長度范圍75 mm～500 mm；
2）當護套管直徑為φ10，插入長度范圍75 mm～1000 mm；
3）當護套管直徑為φ12，插入長度范圍1250 mm～2000 mm。
E 要求其它護套管直徑另行洽商。
